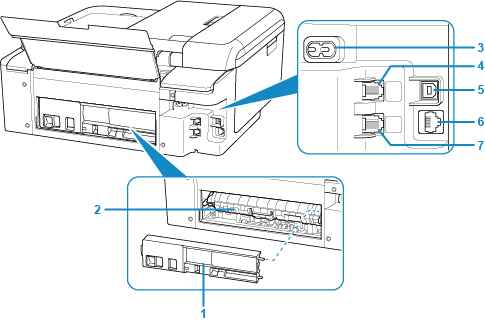

后视图

(1) 后盖

取出卡纸时取下。

(2) 传送单元盖

取出卡纸时打开。

(3) 电源线连接器

在此插入附带的电源线。

(4) 电话线插口

连接电话线。

(5) USB 端口

插入USB电缆线以连接打印机和计算机。

(6) 有线 LAN 连接器

插入将打印机连接到LAN的LAN电缆线。

(7) 外部设备插口

连接外部设备，如电话或答录设备。

重要事项

• 请勿触摸金属外壳。
• 打印机正在通过计算机打印或扫描原稿时，请勿插入或拔出USB电缆线。

注释

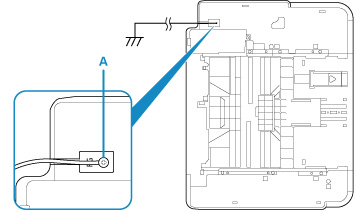

• 底部视图

  连接地线时，用螺丝钉将其与位于本机底部的框架接地(A)固定。将地线置于凹槽中以防止本机将其压毁。
